Канализационные фитинги: назначение, подбор и монтаж

Из чего собирается система. Труба даёт только прямой участок, всё остальное в канализации создают фитинги: повороты трассы, врезки приборов, переходы между диаметрами, точки прочистки и крепления. По числу позиций в спецификации фитингов обычно больше, чем труб, потому что их количество зависит от геометрии разводки, а не от её длины. Завод DENIZ PLAST выпускает полный набор изделий в диаметрах 50, 70, 100 и 150 мм.

Кому подходит раздел. Раздел закрывает задачи монтажников сантехники, прорабов, снабженцев и частных заказчиков при ремонте. Трубы, к которым подбираются соединения, собраны в разделе канализационных труб ПВХ, подбор под тип объекта - в разделе труб для канализации по объектам.

Кратко о главном

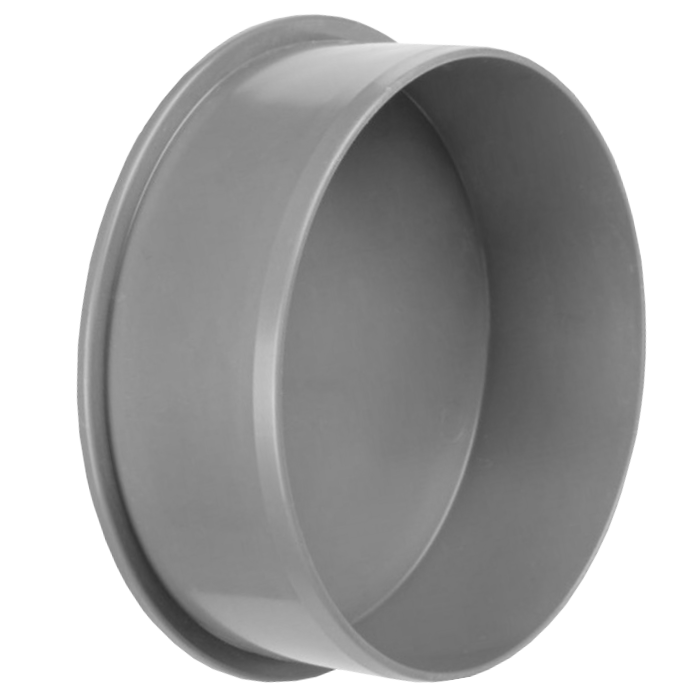

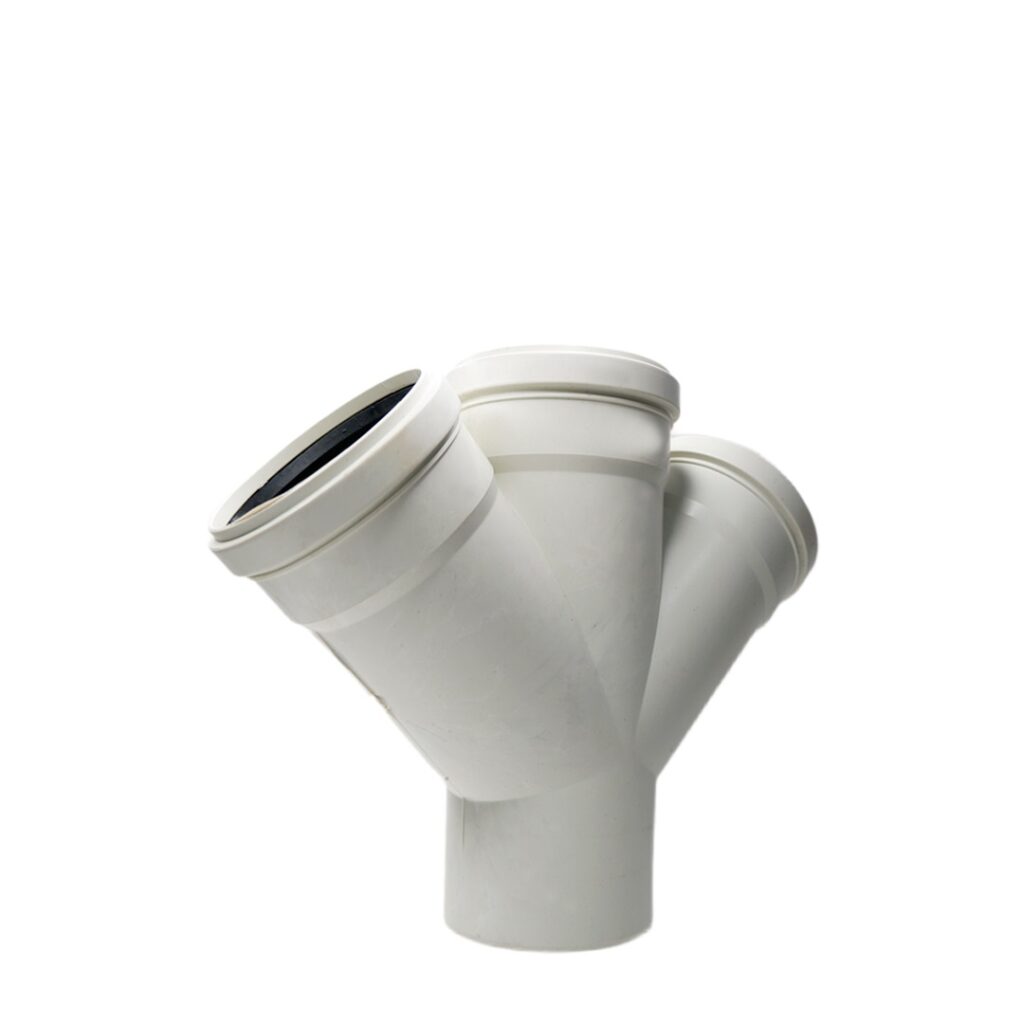

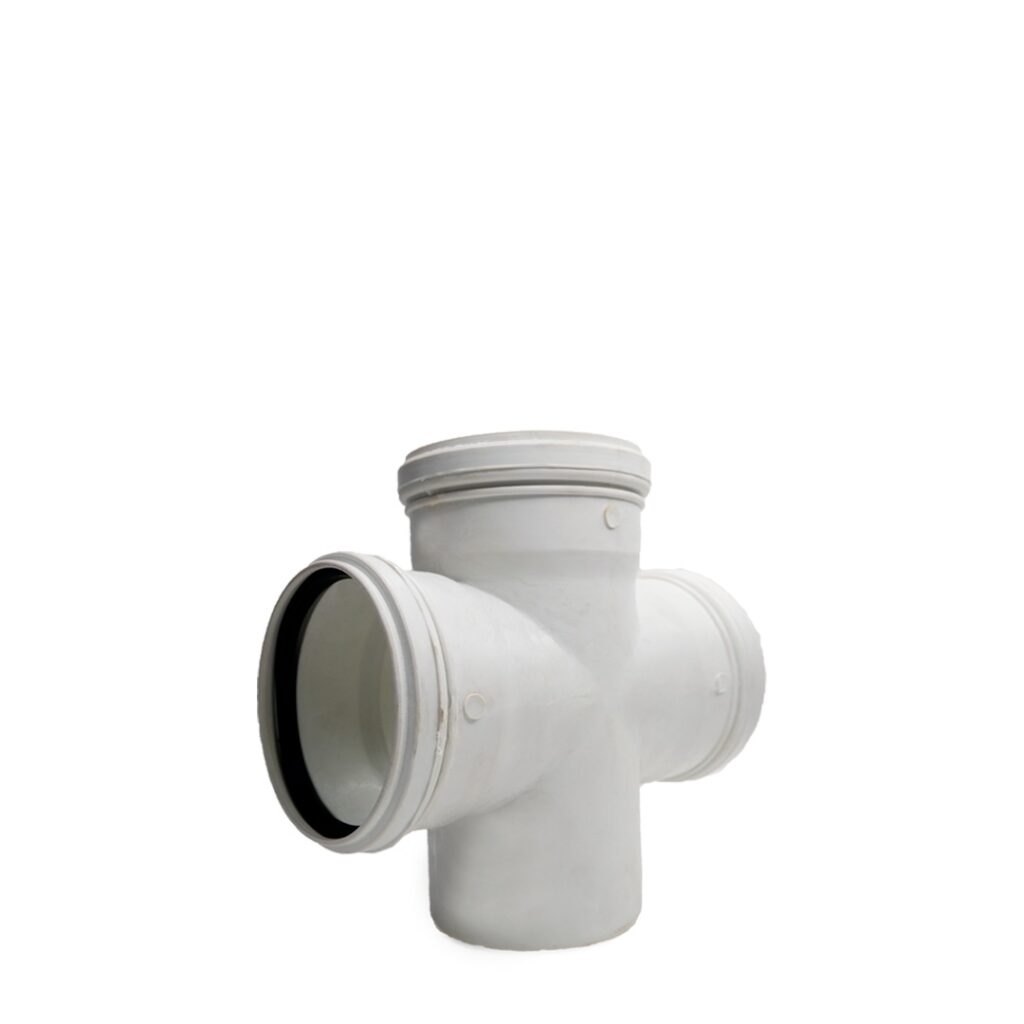

• Ассортимент: муфты, отводы, тройники, крестовины, переходники, ревизии, заглушки, хомуты.
• Диаметры 50, 70, 100 и 150 мм, соединение раструбом с уплотнительным кольцом.
• Подбор ведётся по наружному диаметру трубы и по задаче на участке.
• Врезка выполняется по направлению движения стоков, иначе возникает подпор.
• Ревизии закладываются на этапе разметки: после отделки доступ не получить.
• Гарантия 10 лет, расчётный срок службы 50 лет при соблюдении условий монтажа и эксплуатации.

Чем канализационные фитинги отличаются от напорных

Разные системы, разные детали. Напорные фитинги для водопровода и отопления рассчитаны на давление и соединяются сваркой, канализационные работают самотёком и собираются раструбом с уплотнительным кольцом. Внешне некоторые изделия похожи, но заменить одно другим нельзя: у них разная геометрия, разное соединение и разное назначение.

Что появляется только здесь. В канализации есть два типа изделий, которых нет в напорных системах. Первый - ревизия, лючок для прочистки трассы. Второй - косой тройник, у которого боковой вход направлен под углом по ходу движения стоков. Оба существуют именно потому, что система работает самотёком и может засоряться. Напорные соединения собраны в разделе PPR-фитингов.

Типы изделий по функции

Шесть задач. Весь ассортимент раскладывается по функциям, и такой порядок удобнее для подбора, чем перечень названий. Соответствие приведено далее.

Как пользоваться таблицей. По плану отмечается каждая точка, где линия меняет геометрию, принимает прибор или требует доступа, затем по строкам подбирается изделие. Хомуты считаются отдельно по длине трассы и требуемому шагу опор, они собраны в разделе канализационных хомутов.

Направление врезки и почему оно важно

Поток идёт самотёком. В напорной системе вода движется под давлением и подключение сбоку под прямым углом не создаёт проблем. В канализации всё иначе: сток движется по уклону, и если боковой вход направлен навстречу потоку, в точке врезки образуется завихрение и подпор. Твёрдые включения задерживаются, и узел становится местом постоянных засоров.

Отсюда косой тройник. У него боковой вход развёрнут под углом по ходу движения стоков, поэтому подключаемый поток вливается в основной плавно. По той же причине для поворотов чаще применяется отвод 45 градусов, а не 90: резкий разворот тормозит поток. Изделия собраны в разделах косых тройников и отводов 45 градусов.

Ревизии: обязательный элемент системы

Единственная точка доступа. Канализация засоряется, и это штатная ситуация, а не признак неисправности. Ревизия - лючок с крышкой, через который трассу прочищают, не вскрывая трубу. Без неё устранение засора превращается в вырезание участка и повторную сборку, а на скрытой трассе ещё и во вскрытие отделки.

Где они нужны. На стояке, на поворотах лежака, на длинных прямых участках и перед выпуском из здания. Ключевое требование - доступ после отделки: ревизия либо остаётся открытой, либо выводится в ревизионный лючок. Закрытая наглухо ревизия бесполезна. Изделия собраны в разделе канализационных ревизий.

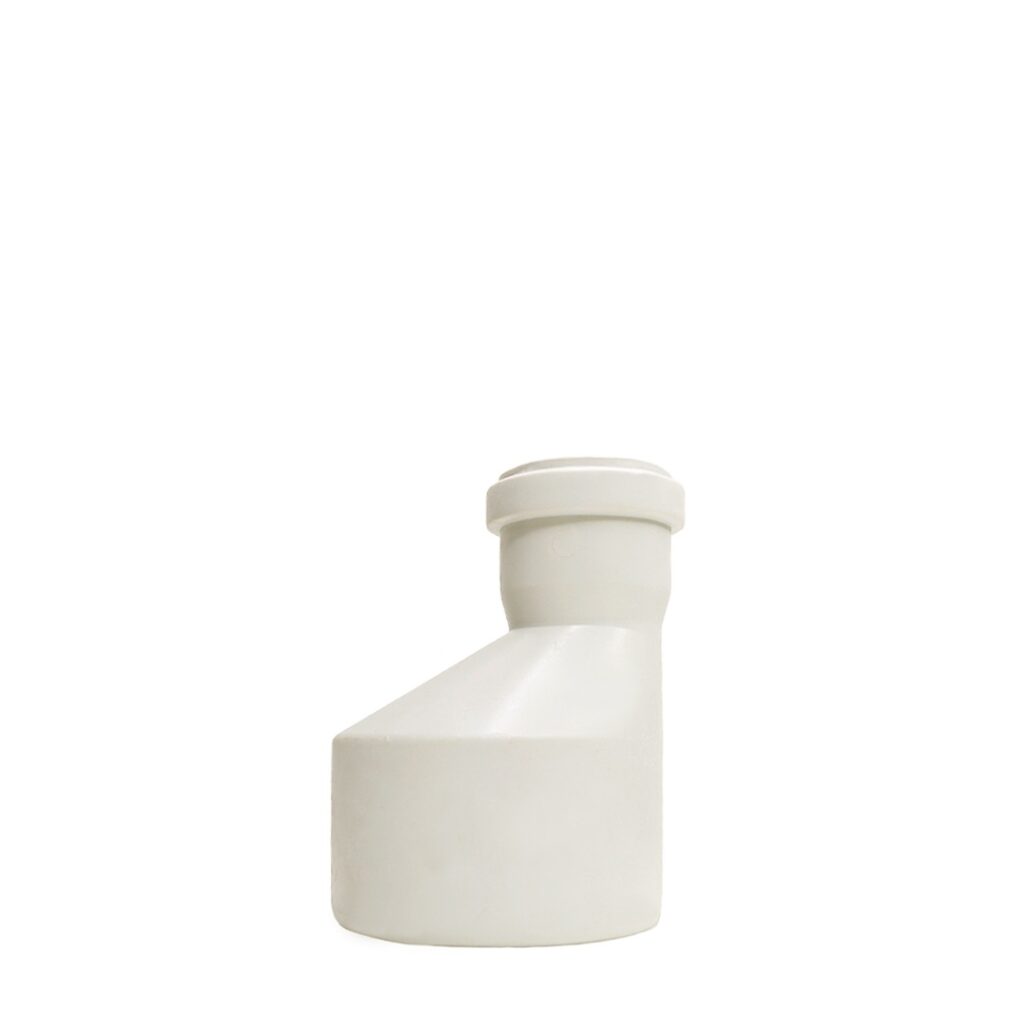

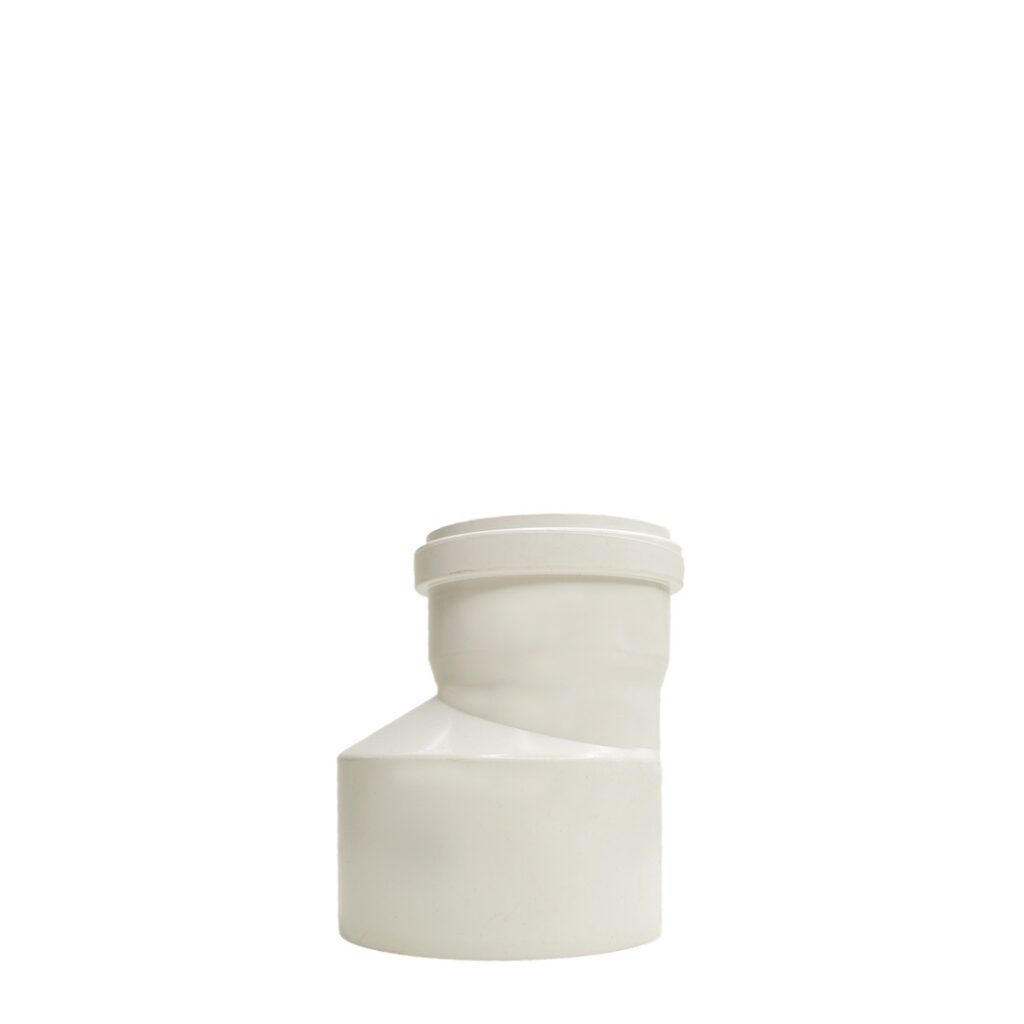

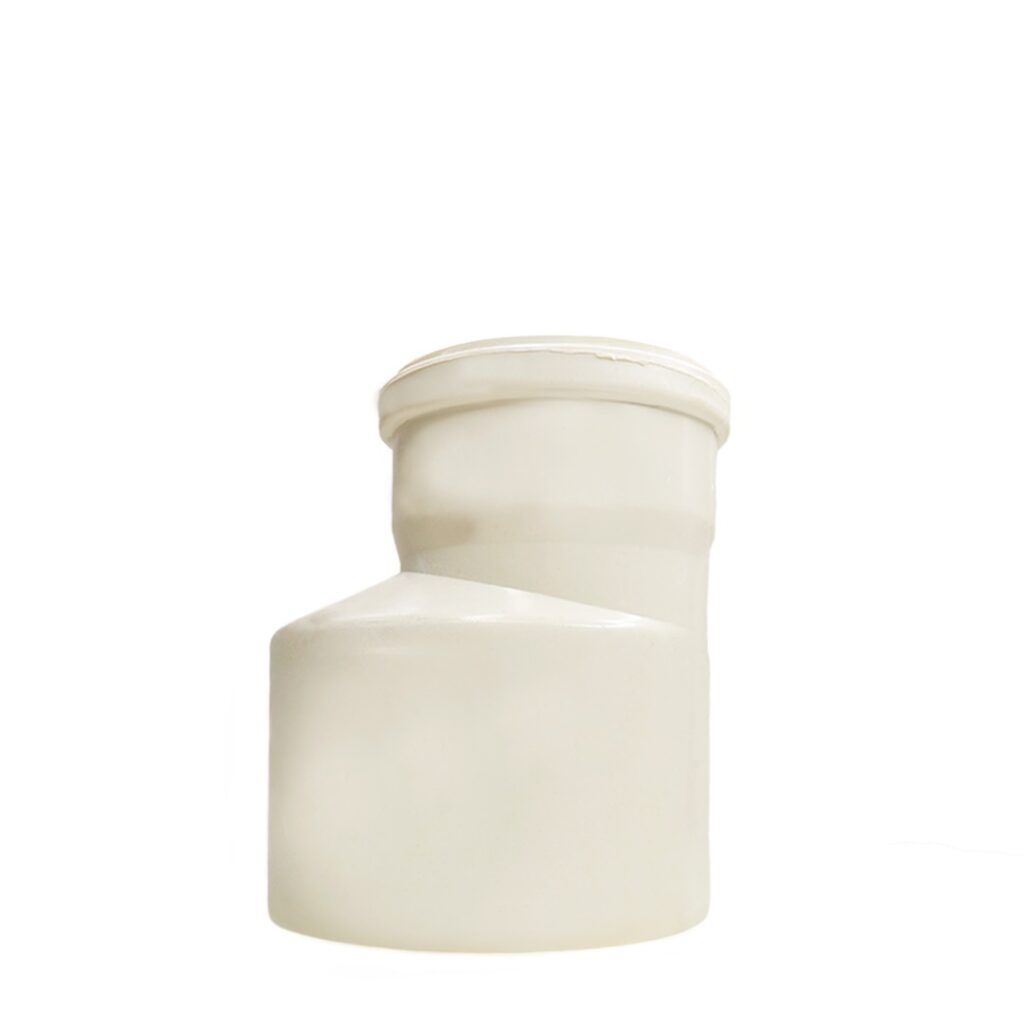

Переходы между диаметрами

Только на укрупнение. В канализации диаметр по ходу движения стоков не уменьшается, поэтому переходники работают в одну сторону: с меньшего на больший. Отвод 50 мм от раковины врезается в линию 100 мм, участок 70 мм от ванны входит в ту же магистраль, но обратного сужения быть не должно ни на одном отрезке.

Что заказывать. Число переходов равно числу стыков между разными диаметрами на плане. Часто переход совмещён с врезкой: тогда вместо отдельного переходника ставится тройник с уменьшенным боковым входом, например 100 на 50. Это компактнее и надёжнее, чем связка из двух изделий. Переходные позиции собраны в разделе канализационных переходников.

Как считать количество по схеме

Считается по геометрии, а не по метражу. Число фитингов зависит от того, сколько раз трасса меняет направление, принимает прибор или диаметр. Две системы одинаковой длины могут потребовать вдвое разного количества соединений. Порядок расчёта приведён далее.

• Повороты. Каждое изменение направления, включая выход на стояк и обходы конструкций.
• Врезки приборов. Каждый прибор, подключаемый к линии.
• Переходы диаметров. Каждый стык между разными размерами.
• Ревизии. Стояк, повороты лежака, длинные прямые участки, выпуск.
• Стыковки отрезков. Муфты по числу соединений в раскрое трубы.
• Крепления. Хомуты по длине трассы и требуемому шагу опор.

Монтаж раструбного соединения

Порядок сборки. Гладкий конец трубы очищается, на нём проверяется фаска, кольцо в раструбе фитинга ставится ровно в канавку. Для посадки применяется силиконовая смазка. Труба вставляется до упора и вытягивается на компенсационный зазор под температурное расширение при сливе горячей воды.

Типовые ошибки. Первая - сборка без фаски: острая кромка после реза сминает кольцо, и стык начинает подтекать. Вторая - посадка без зазора: на длинной трассе температурное расширение выгибает крепления. Третья - установка фитинга без учёта направления: развёрнутый навстречу потоку косой тройник работает хуже прямого. Все три проявляются не сразу, а после первых недель эксплуатации.

От чего зависит стоимость поставки

Факторы расчёта. Условия зависят от перечня типов и диаметров, объёма партии, наличия ревизий и крепежа, города получения и формата работы: розница, поставка на объект, опт или дилерское сотрудничество. Итоговые условия определяются после уточнения параметров.

Комплектность заказа. Фитинги заказываются вместе с трубой по общей схеме: система не собирается по частям, и нехватка одной позиции останавливает монтаж целого участка. Передав план или перечень приборов, проще получить условия за один круг. Порядок регулярных закупок описан в разделе оптовых поставок.
