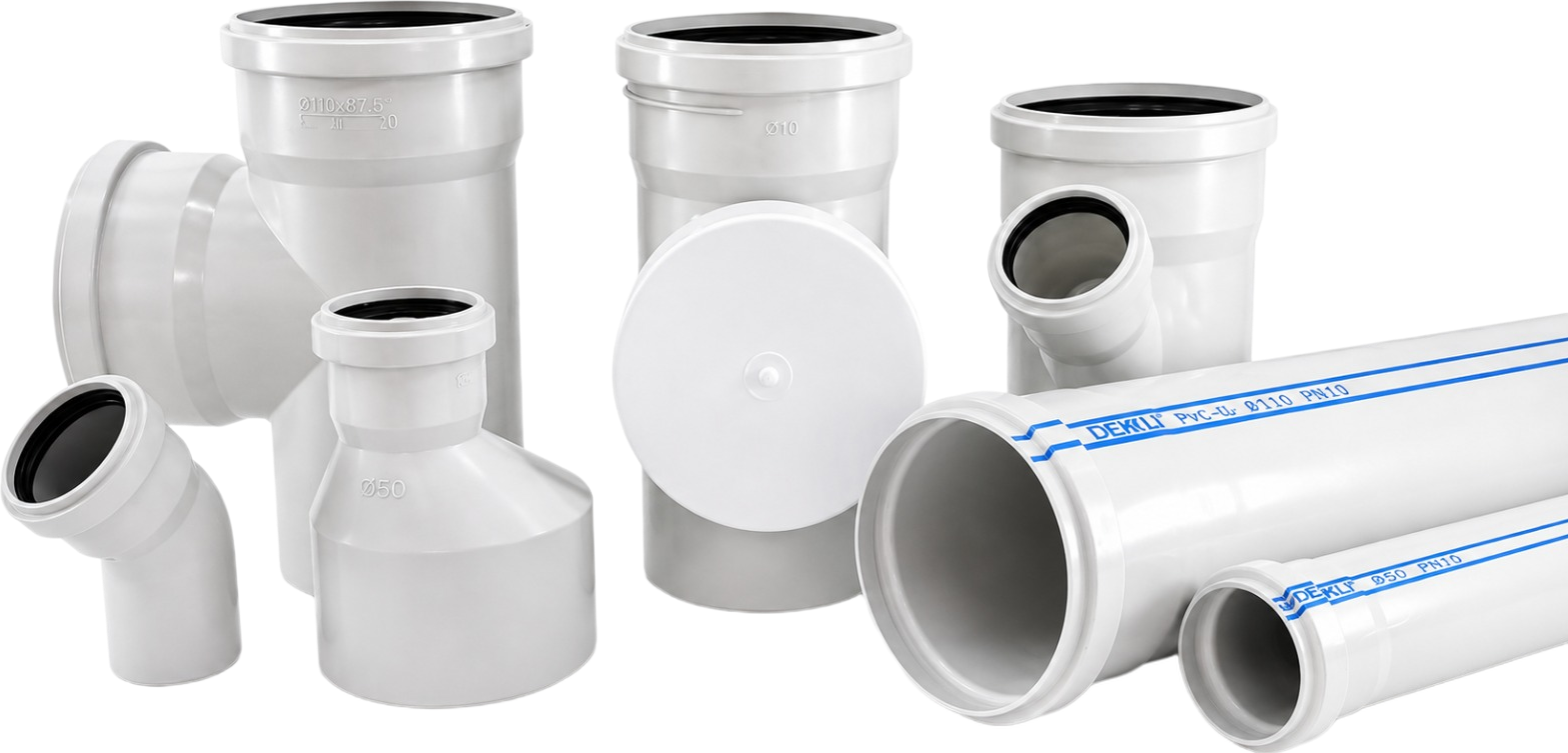

Канализационные трубы ПВХ от завода-производителя в Казахстане

Канализационные трубы ПВХ: подбор, уклон и монтаж

Самотёчная система здания. Канализационные трубы ПВХ отводят стоки от санитарных приборов к стояку и далее к выпуску из здания. В отличие от водопровода, система работает не под давлением, а самотёком: движение обеспечивает уклон трубы. Завод DENIZ PLAST выпускает трубы для внутренней канализации в диаметрах 50, 70, 100 и 150 мм с раструбным соединением под уплотнительное кольцо.

Кому подходит раздел. Раздел закрывает задачи монтажников сантехники, прорабов, снабженцев и частных заказчиков при ремонте или строительстве. Соединительные детали собраны в разделе канализационных фитингов, напорные системы - в разделе полипропиленовых труб.

Кратко о главном

• Диаметры 50, 70, 100 и 150 мм для внутренней канализации.
• Соединение раструбом с уплотнительным кольцом, сварка не требуется.
• Система работает самотёком, движение стоков обеспечивает уклон.
• Диаметр подбирается по прибору и по участку, а не по длине трассы.
• Трубы и фитинги подбираются из одной номенклатуры по совпадающему раструбу.
• Гарантия 10 лет, расчётный срок службы 50 лет при соблюдении условий монтажа и эксплуатации.

Внутренняя канализация и её отличия

Где проходит граница. Внутренняя канализация - это всё, что находится в пределах здания: отводы от приборов, разводка по помещению, стояк, лежак в подвале до выпуска наружу. Наружная начинается за стеной здания и идёт в грунте к колодцу, септику или сети. Трубы для этих участков различаются: наружные рассчитаны на нагрузку от грунта и перепады температур, внутренние - нет.

Почему их нельзя менять местами. Внутренняя труба в грунте деформируется под нагрузкой, наружная внутри здания избыточна по стенке и дороже без выигрыша. Это первое, что стоит проверить перед закупкой: участок за наружной стеной здания относится уже к другой системе.

Диаметры и участки системы

Подбор по прибору. В канализации диаметр определяется не расходом воды, как в напорной системе, а типом подключаемого прибора и суммарным стоком на участке. Значения устоялись: приборы с малым стоком подключаются меньшим размером, унитаз и стояк требуют большего. Соответствие приведено далее.

Диаметр	Что подключает	Кому подходит
50 мм	Раковина, мойка, стиральная и посудомоечная машина, душевой поддон	Отводы от приборов в квартире и доме
70 мм	Ванна, душевая, объединённые отводы от нескольких приборов	Промежуточные участки разводки
100 мм	Унитаз, стояк, лежак, магистральные участки	Основной размер внутренней системы
150 мм	Коллекторные участки, лежаки объектов	Здания с большим числом приборов

Правило укрупнения. Диаметр по ходу движения стоков не уменьшается: если к участку подключился унитаз, дальше труба идёт не меньше 100 мм. Обратное сужение создаёт подпор и засоры. По этой же причине отводы от приборов объединяются в участок большего размера, а не наоборот. Основной размер системы разобран в разделе трубы 100 мм.

Уклон: главный параметр монтажа

Почему это важнее диаметра. В самотёчной системе стоки движутся под действием силы тяжести, поэтому уклон определяет, будет ли работать канализация вообще. Недостаточный уклон оставляет воду в трубе, и твёрдые включения оседают. Избыточный тоже вреден: вода уходит слишком быстро, не увлекая за собой твёрдую фракцию, и та остаётся на стенках.

Что это значит на практике. Уклон выдерживается по всей длине участка равномерно, без провисаний и обратных перегибов. Каждый метр трассы должен опускаться на расчётную величину, поэтому крепления расставляются достаточно часто, чтобы труба не провисала между ними под весом стоков. Требования к уклону зависят от диаметра и берутся из проекта или нормативов.

Раструбное соединение с кольцом

Как собирается система. Один конец трубы имеет раструб с уплотнительным кольцом, второй гладкий. Гладкий конец вставляется в раструб следующей детали, кольцо обеспечивает герметичность. Сварка и клей не нужны, монтаж выполняется вручную, а система при необходимости разбирается.

Что важно при сборке. Гладкий конец очищается, фаска на нём должна быть цела, кольцо стоит ровно в канавке. Для облегчения посадки применяется силиконовая смазка. Труба вставляется до упора, затем вытягивается на небольшой зазор: это компенсационный запас на температурное расширение при сливе горячей воды. Без такого зазора длинная трасса выгибает крепления. Соединительные детали собраны в разделе канализационных фитингов.

Вентиляция стояка и гидрозатворы

Как система дышит. При сливе большого объёма, например из унитаза, в стояке возникает разрежение. Если воздух не поступает, разрежение вытягивает воду из гидрозатворов приборов, и в помещение попадает запах. Поэтому стояк выводится выше кровли или оснащается аэрационным клапаном, а не заглушается.

Гидрозатворы приборов. Сифон под каждым прибором удерживает столб воды, отсекающий помещение от системы. Он работает только при исправной вентиляции стояка и при отсутствии длинных участков без уклона, где вода застаивается. Появление запаха при исправных сифонах почти всегда указывает на проблему с вентиляцией или уклоном.

Типовые ошибки монтажа

Что чаще всего идёт не так. Ошибки в канализации проявляются не сразу: система может работать месяцами, а потом начать засоряться. Основные причины сведены в следующую таблицу.

Ошибка	Как проявляется	Особенности	Что сделать
Недостаточный уклон	Регулярные засоры на участке	Вода стоит в трубе, твёрдая фракция оседает	Выдержать расчётный уклон по всей длине
Провисание между креплениями	Локальный застой и запах	Труба прогибается под весом стоков	Уменьшить шаг опор на длинных участках
Сужение по ходу стока	Подпор и засоры выше по трассе	Диаметр уменьшен после подключения прибора	Не уменьшать сечение по направлению движения
Отсутствие ревизий	Прочистка требует вскрытия трубы	Нет доступа к трассе для чистки	Ставить ревизии на поворотах и стояке
Заглушенная вентиляция	Запах в помещении, срыв гидрозатворов	Стояк не сообщается с атмосферой	Вывести стояк или поставить аэрационный клапан
Соединение без зазора	Деформация трассы при сливе горячей воды	Нет запаса на температурное расширение	Оставлять зазор после посадки до упора

Что из этого следует. Ревизии и уклон закладываются на этапе разметки, а не добавляются потом: доступ к скрытой трассе после отделки получить сложно. Ревизионные элементы собраны в разделе канализационных ревизий.

Что входит в комплект системы

Помимо трубы. Система собирается из труб и фитингов, и вторых по числу позиций обычно больше: каждый поворот, каждое подключение прибора и каждая ревизия - отдельная деталь. Отдельно считаются крепления: их количество определяется длиной трассы и требуемым шагом опор.

• Трубы по диаметрам. Отводы от приборов, промежуточные участки, стояк и лежак.
• Отводы 45 и 90 градусов. Повороты трассы, подключение приборов.
• Тройники прямые и косые. Врезка приборов в стояк и лежак.
• Ревизии. Точки прочистки на стояке и поворотах.
• Переходники. Стыковка участков разного диаметра.
• Хомуты. Крепление трассы с расчётным шагом.

От чего зависит стоимость поставки

Факторы расчёта. Условия зависят от перечня диаметров и метража, комплектации фитингами и крепежом, объёма партии, города получения и формата работы: розница, поставка на объект, опт или дилерское сотрудничество. Для крупных диаметров и длинных отрезков отдельно согласуется способ доставки. Итоговые условия определяются после уточнения параметров.

Комплектность заказа. Канализация закупается системой целиком: труба без фитингов и креплений не собирается. Передав схему разводки или перечень приборов, проще получить условия за один круг и не обнаружить нехватку позиции в день монтажа. Порядок регулярных закупок описан в разделе оптовых поставок.
